多场景数据采集，大疆机场开启测绘调查新模式

随着我国《新型基础测绘体系建设试点技术大纲》的推出，新时期测绘工作结合新技术应用，面向自然资源管理、城市精细治理、新农村建设等开展了应用验证，得到了很好的服务效果。

伴随着无人机场等新技术的涌现，调查测绘的方案应用也愈发清晰成熟。在山东，大疆行业应用合作伙伴济南赛尔根据实际工作需求，将大疆机场应用于河道巡检、建筑垃圾巡查、桥梁施工监督等城市建设综合管理三大场景，开启更智能化的、全自动无人值守的调查测绘新模式。

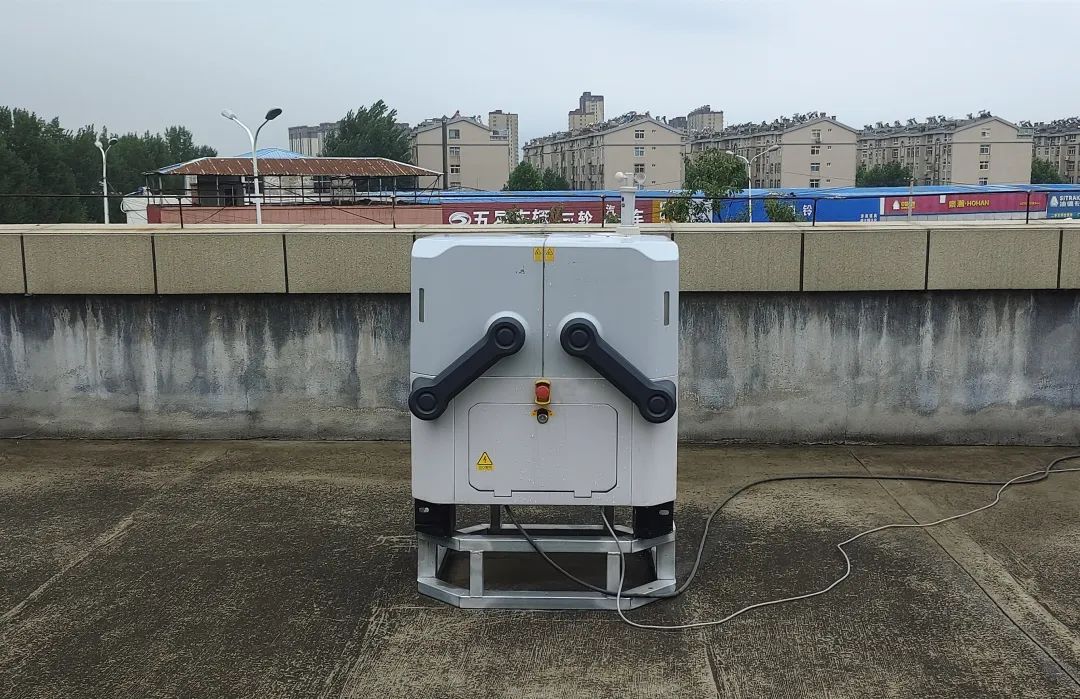

大疆机场高度一体化设计，支持快速部署

重建区域实景三维模型，构建数字化信息底座

为了更直观地了解大疆机场所在位置附近的地形和环境，避免实际建造中出现偏差，工作人员利用机场采集周边区域的实景三维影像数据。

工作人员在大疆司空 2 手动规划无人机测绘航线任务，设置飞行高度、飞行路径等参数，无人机拍摄 5 个不同角度的正射和倾斜照片。利用无人机采集的 254 张照片，重建出该区域实景三维模型，覆盖面积 0.36km²，地面影像分辨率为 5cm。

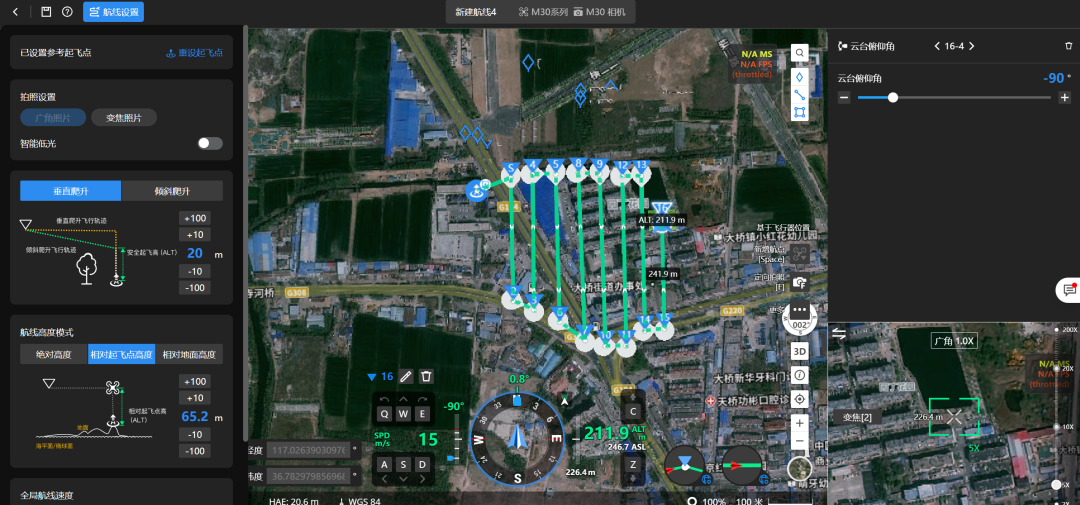

通过司空 2，云端即可快速规划航线

将三维模型导入大疆司空 2，并与卫星地图结合使用，用户可以直观查看相关地理信息，更加准确地评估项目可行性，实现精细化设计，为完整的数字化施工、资产管理平台提供工程信息主体内容。

河流排污口调查与溯源

区域内共 7 条重要河道，覆盖流域面积广，陆地交通往往难以抵达，生态环境调查与维护压力大。为了对河道进行有效治理，需巡查河道并溯源排污口。但一些排污口位于偏远、隐蔽的地方，传统人工巡查缺乏先进技术，难以发现和监测排污情况，巡查成本高、效率低、缺乏准确性。

工作人员利用大疆司空 2 新版航线编辑器，以第一人称沉浸视角方式规划精细化巡检航线，精准复拍保证准确捕捉目标影像，快速定位潜在排污口。

获取信息后，监督部门迅速介入，采取必要措施处理非法排污行为，极大提高排污口调查工作的效率和准确性，从而保护河道及流域生态环境。

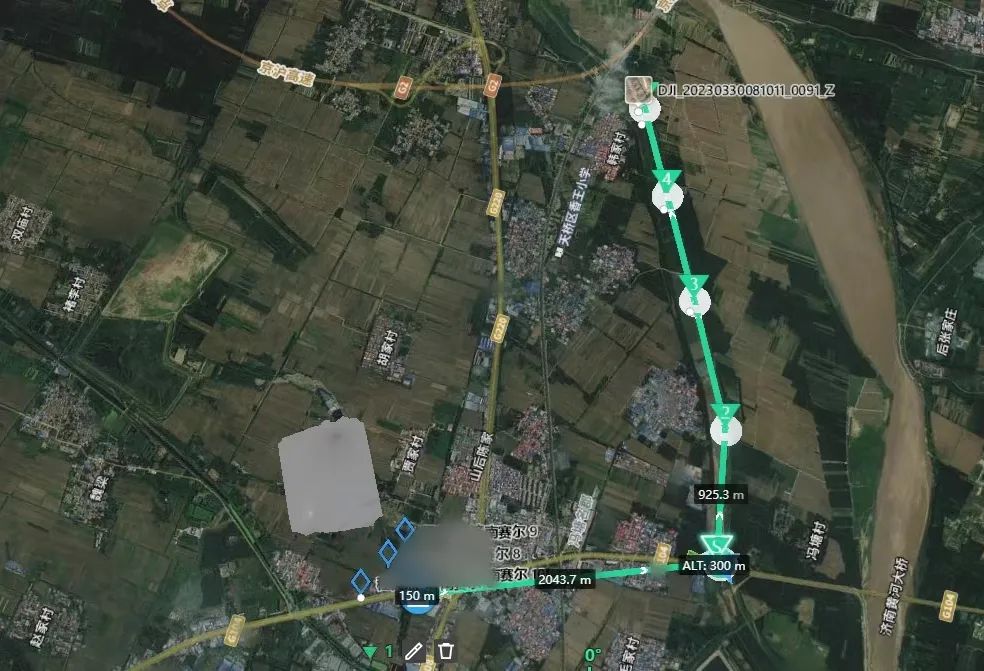

通过司空 2，云端即可快速规划航线

此外，利用无人机采集的多视角图片和视频资料，相关单位能够更好地分析污染源的扩散范围和影响程度，为科学治理河道提供决策基础。大疆机场使用期间，平均每日巡检河道 3 次，期间累计飞行约 5000 公里。

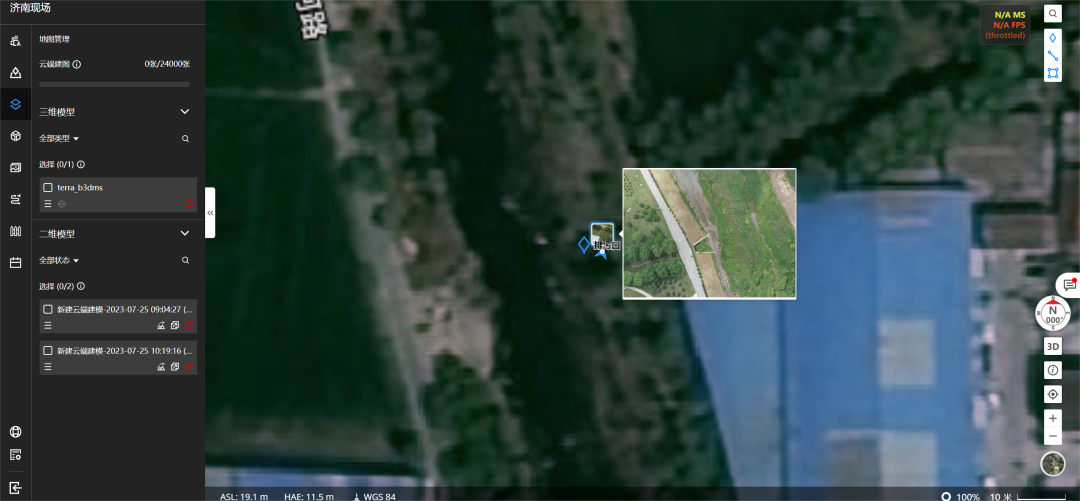

重点排口信息云端快速查验

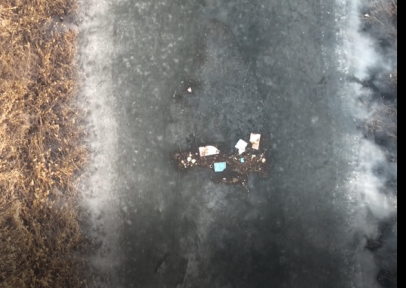

在变焦镜头下，可看见河道垃圾

建筑垃圾日常调查溯源

近年来，各类重点工程项目进入了集中建设期，随之而来的是体量庞大的建筑垃圾和渣土的产生。当下，急需采取措施监测建筑垃圾的处置情况，并动态监控违法倾倒行为，实现建筑垃圾治理的“早发现，早处置”。

建筑垃圾往往分散在工地、拆迁项目等各大场所，传统巡查需投入大量人力成本，且难以全面掌握。另外，一些建筑垃圾可能被非法倾倒、隐藏，或存在伪造垃圾来源证明等欺诈行为，增加了调查和溯源的难度。

借助大疆机场，工作人员规划航测任务，无人机每天固定时间自主作业，采集区域内改造小区的影像数据，配合大疆智图生成实景三维模型。通过模型，进一步识别建筑垃圾的分布情况、类型、数量等信息，并追溯垃圾来源。

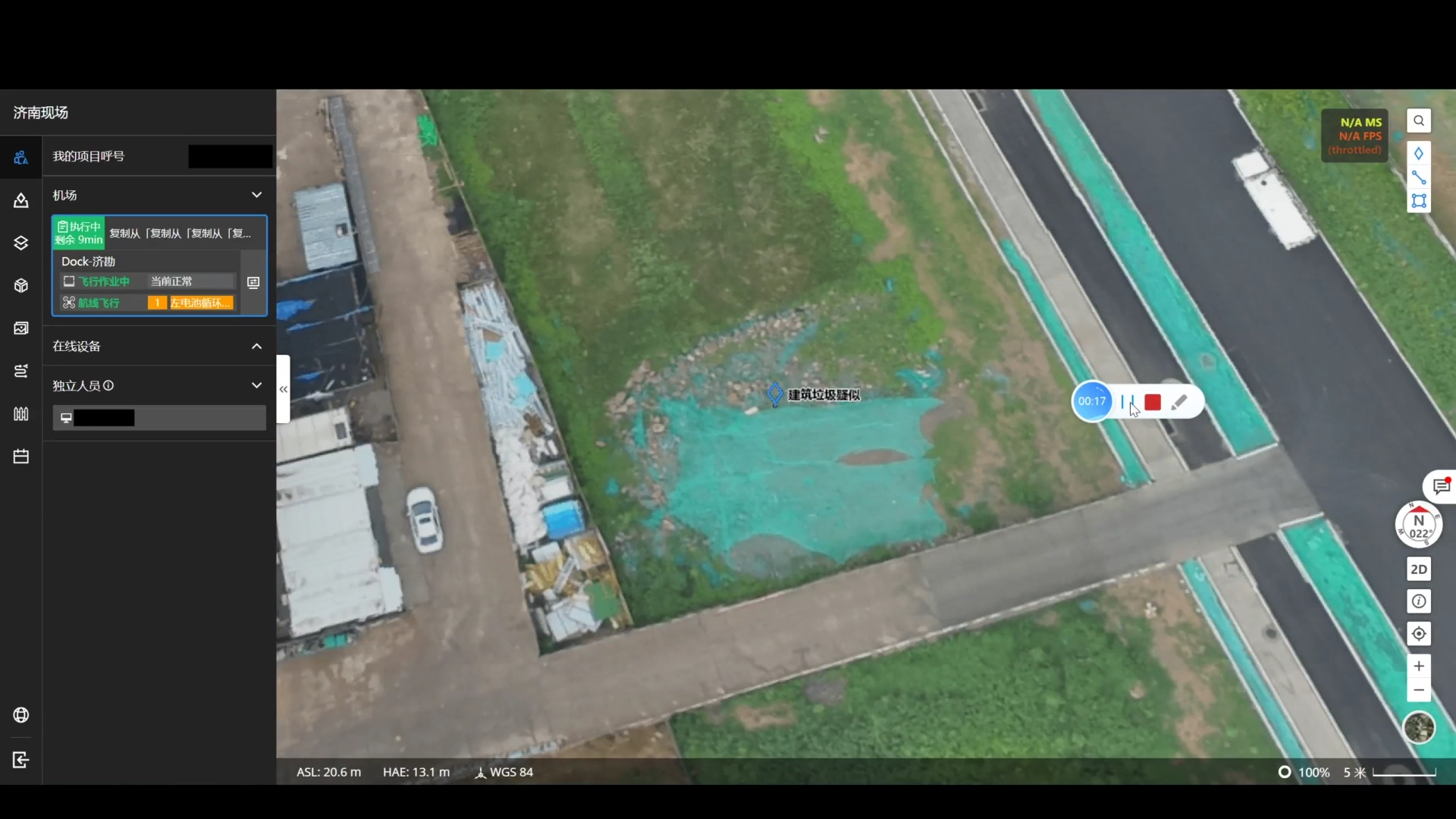

对疑似建筑垃圾区域快速建模

在日常监测中，无人机高空视角覆盖面积大，快速获取大量建筑垃圾信息，并记录垃圾从工地运输到垃圾场的全过程，为执法部门提供可靠的证据支撑。

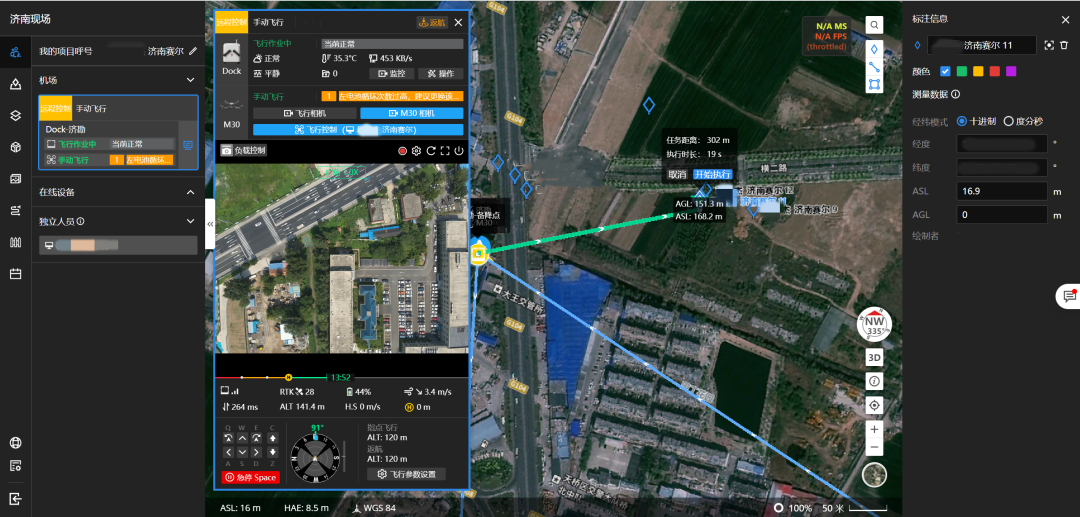

当发现垃圾违规处理线索，指挥中心利用大疆机场“指令飞行”功能远程下发航线任务，无人机立刻到场核验巡视，工作人员可在大疆司空 2 后台随时查看，并进一步采取措施处理违规行为。

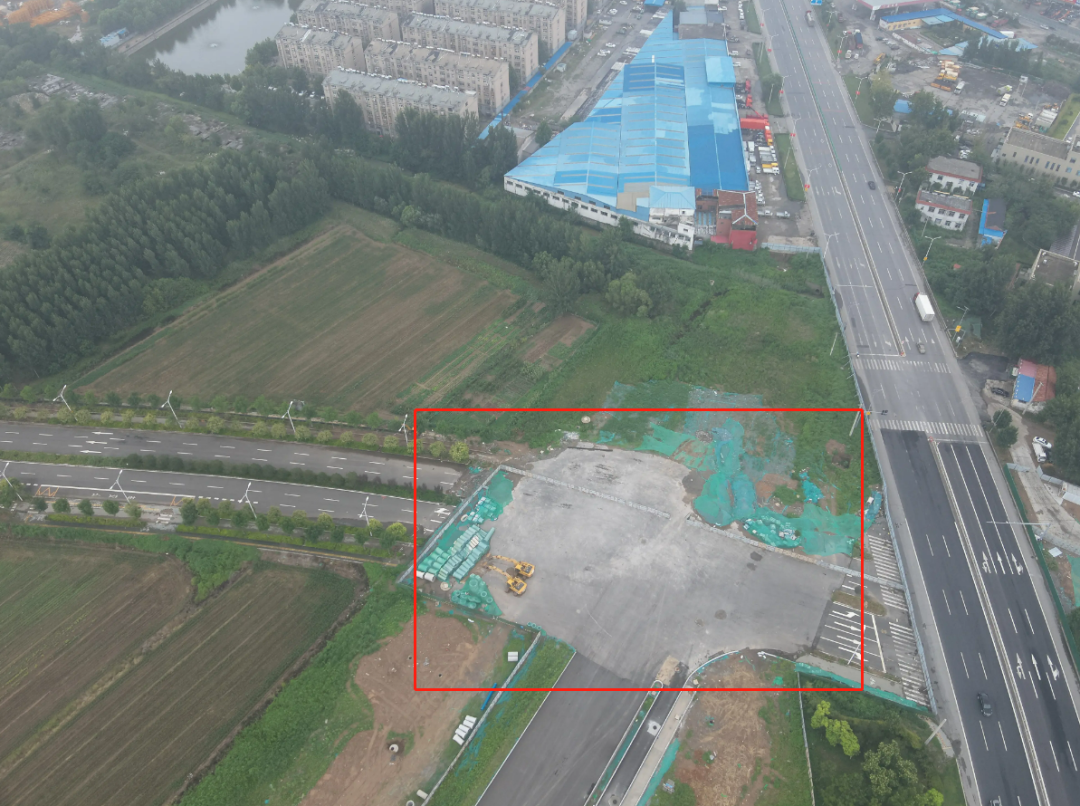

无人机高空视角巡查

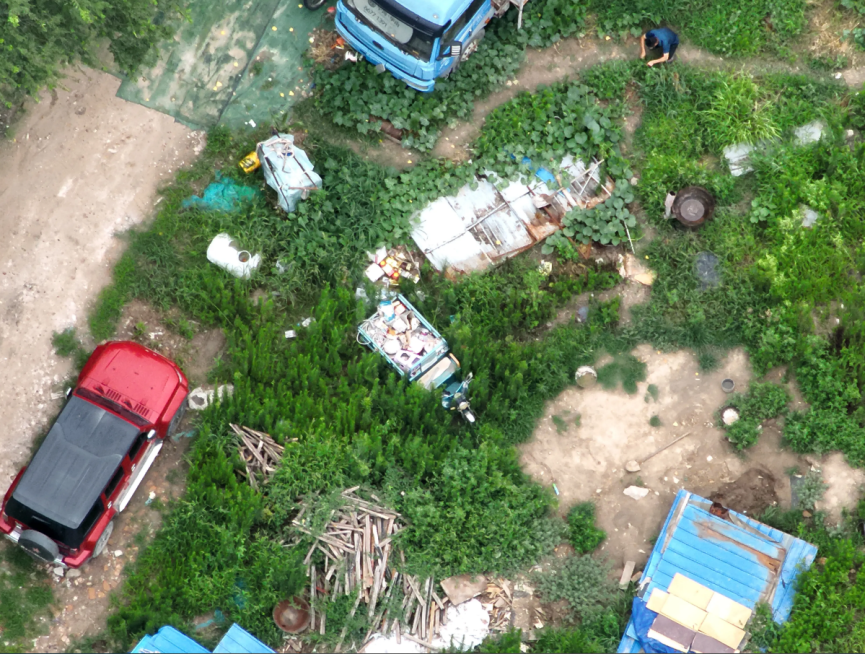

无人机变焦镜头查看建筑垃圾

大疆机场不仅提高建筑垃圾调查效率，缓解巡视人力资源紧张，其调查结果还有利于各部门监督，方便各方协作沟通，以此促进建筑垃圾管理和资源回收利用的改进。

建筑垃圾已处理完毕

桥梁施工进度监督与管理

在工程建筑项目中，为确保施工按计划进行，需对施工进度、施工质量、作业安全进行监督与管理。

当前，辖区内黄河大桥正建设中，其中涉及多个专业领域和施工阶段，需要监督的范围广泛而复杂。传统人工监督方式需投入大量人力，且难以完整把握跟踪进度；而在桥塔、桥面安装摄影头难度大，存在视觉“死角”。

通过设定测绘航线，大疆机场对整座大桥进行航测，每天采集 700 多张照片，生成实景三维模型，为数字工地平台提供了最为核心的数据底座。基于数字模型，项目组可实现各类精准的分析和运营。

2022 年 12 月 30 日无人机记录的大桥施工进度

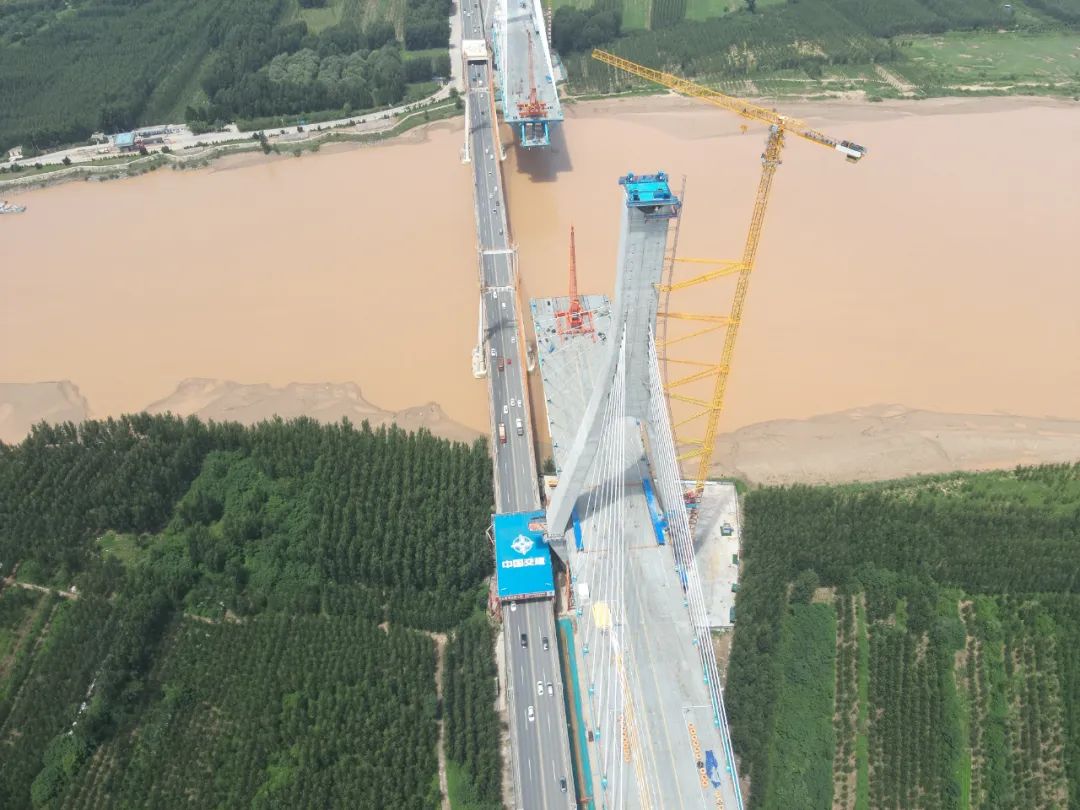

2023 年 7 月 14 日 无人机记录的大桥施工进度

在日常施工监督中，无人机具备机动性和灵活性，可以快速飞行至人工难以查看的位置进行巡视。无论局部细节还是整体施工情况，无人机均可拍摄高清图像和视频，提供全面的、丰富的视角，方便工作人员实时了解施工进度和治理情况，并实现对大桥不同位置的监测。

大疆机场的投入使用，大幅提升了大桥监督工作的效率和质量，为大桥施工提供全面、准确的数据支撑，促进施工顺利推进。

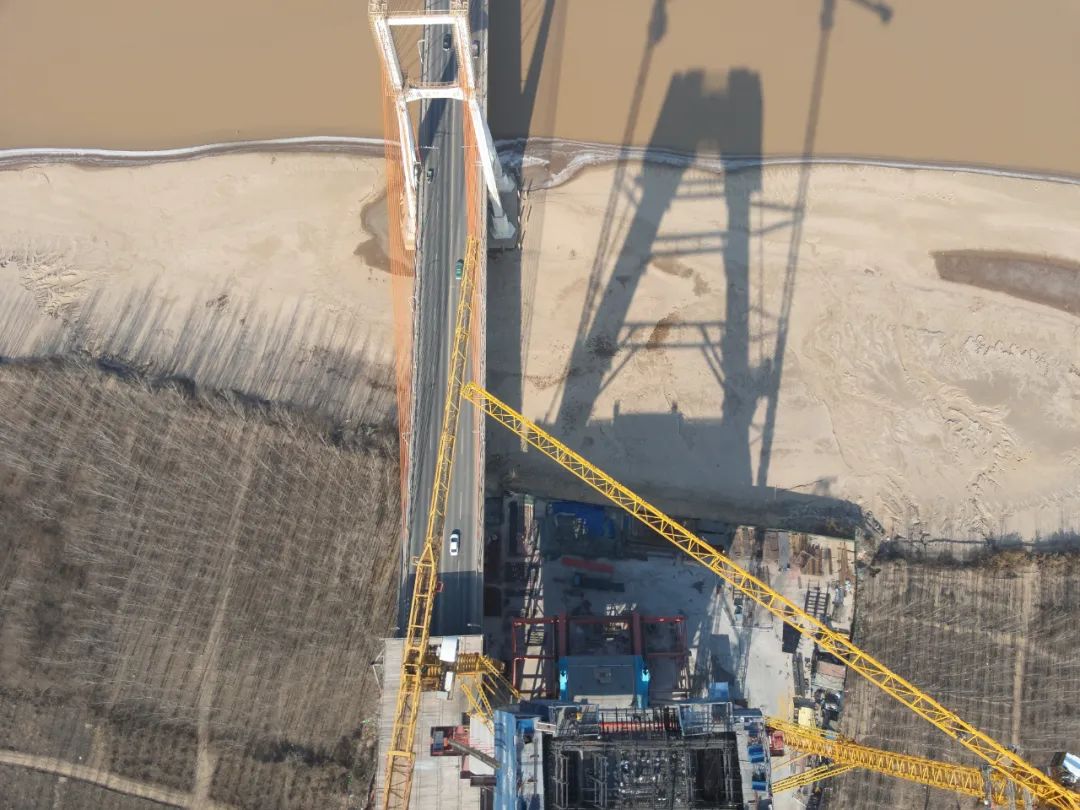

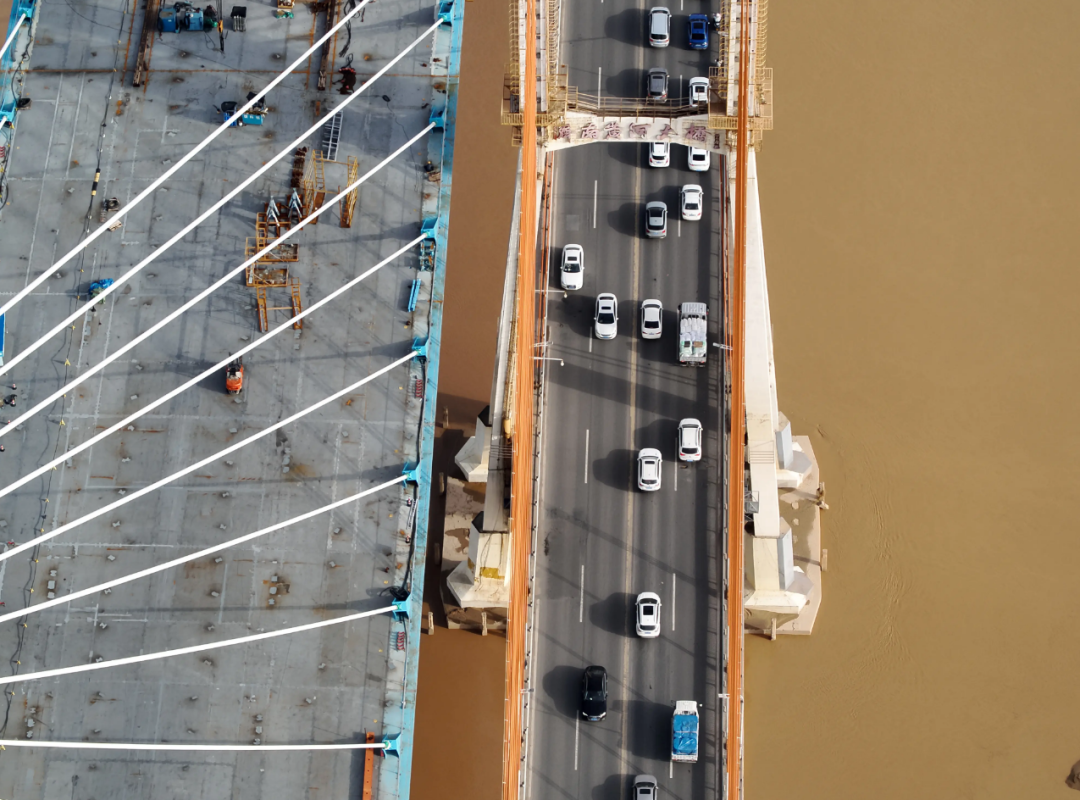

无人机巡查大桥结构

从 2022 年 12 月至今，部署在济南的大疆机场已经累计工作 200 多天，执行 1800 余架次的任务。通过经纬 M30 机场版回传的数据，工作人员及时发现问题，并第一时间进行处理，保障各大项目的高质量高标准进行。

城市建设综合管理集合了测绘地理信息、无人机自动巡检巡视、人工智能物联网等多种核心技术，可广泛赋能于农林业、基础设施建设、自然灾害应急、公共安全等民生领域，通过大疆机场“网格化部署”的规模效应形成，可更好地为各类行业应用实现“无人化值守”。
